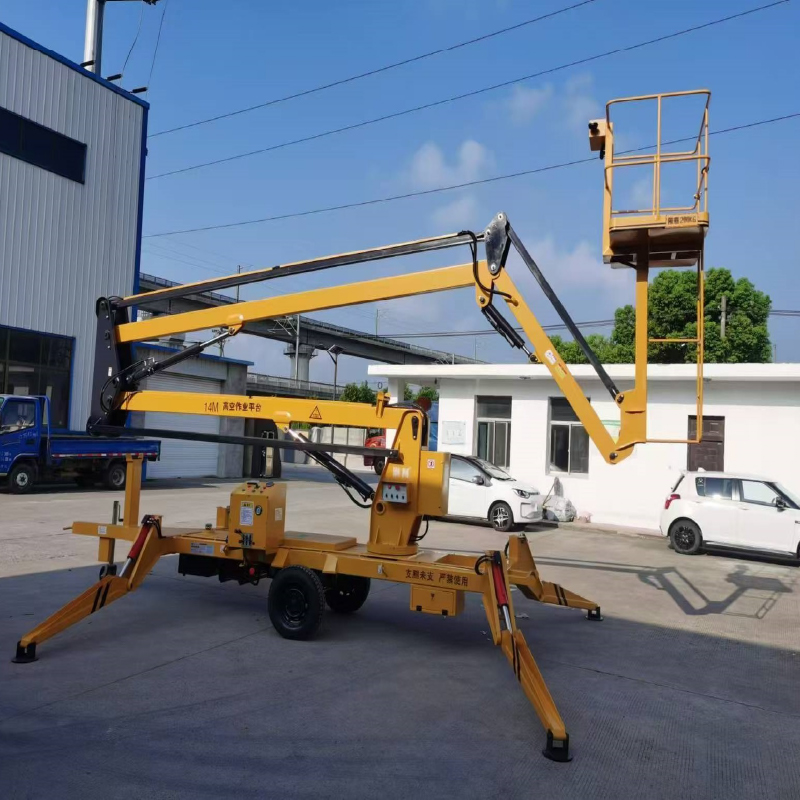

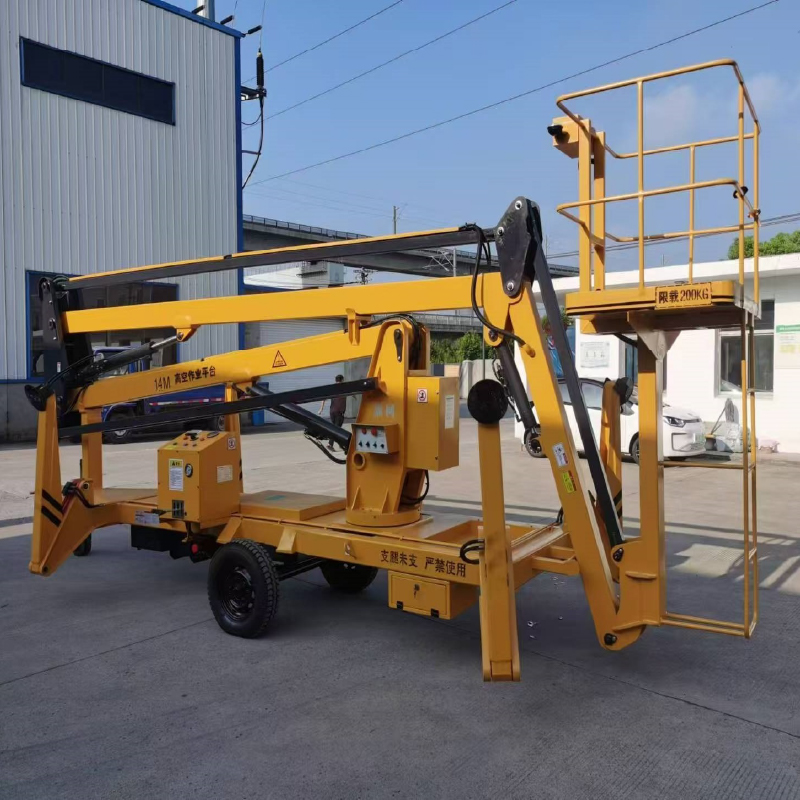

拖车式曲臂车

产品描述
项目案例
细节设计
视频展示

详细参数

非标产品，其他参数需求请联系客服！

拖车式折臂升降机（蛙式支腿）/型号	ARS1040	ARS1041	ARS1042	ARS1043	ARS1044
最大平台高度	10m	12m	14 m	16m	18m
最大作业高度	12m	14m	16 m	18m	20m
最大水平半径	5.1m	5.5m	6m	7.5m	8m
A长度	4900	5200	5500	7000	7500
B宽度	1900	1900	1900	2000	2000
C高度	2560	2560	2700	2950	2900
离地间隙	0.2m	0.2m	0.2m	0.22m	0.22m
平台尺寸	1100700980	1100700980	1100700980	1100700980	1100700980
平台最多容纳人数	2人	2人	2人	2人	2人
平台承载能力	200kg	200kg	200kg	200kg	200kg
转台回转	360度	360度	360度	360度	360度
制动	机械	机械	机械	机械	机械
轮胎规格/类型	真空胎SL-312	真空胎SL-312	真空胎SL-312	650-16充气	650-16充气
动力源（可选）	柴油	柴油	柴油	柴油	柴油
动力源（可选）	蓄电池	蓄电池	蓄电池	蓄电池	蓄电池
动力源（可选）	交流电源	交流电源	交流电源	交流电源	交流电源
动力源（可选）	组合两用可选	组合两用可选	组合两用可选	组合两用可选	组合两用可选
整机重量	1400kg	1500kg	1600kg	2900kg	4000kg

产品描述

技术性能
1总体
l 能适应特定作业环境，即能在潮湿、腐蚀性强、多尘、高温、低温环境下工作。
l 机器具有自动行走的功能，能够在不同工作状态下，快速、慢速行走，只需一个人在高空作业时可操作机器连续完成升降、前进、后退、转向、回转等动作，较传统的液压平台大大提高了工作效率，减少操作人员数量及劳动强度。
2臂架
l 臂架头部、油缸活塞杆等处有防尘防沙装置。
l 拖链为耐海洋性气候的高强度工程塑料，适应恶劣的工作环境。
3转台
l 底架与转台上设有吊环位置，方便吊装。
l 工作斗具有自动调平功能，工作斗相对水平面的倾斜角度不能大于1.5°。
4安全设定
l 设有上下控制台（地面控制台与平台控制台）且上下控制台使用换向开关转换。上部控制使用时对下部控制台锁止功能。
l 臂架伸缩、变幅、回转运行平稳，并具有缓冲装置。
l 电动自行式曲臂高空作业平台采用反向电流制动和机械式驻车制动，操作简单，安全可靠，行车制动自动补偿，制动器为盘式制动。
l 平台上设有脚踏开关，只有踏下脚踏开关方能进行操作。
l 当机器停放在不平度超过3°的地面时，臂架动作将受到限制。
l 各油缸设有平衡阀或液压锁保证油缸不会自动动作，并且油缸与平衡阀、液压锁的连接是刚性的。
5电气系统
l 采用PLC和CAN总线控制方式，简化线路，便于维护修理。采用金属防空插头，防护等级达到IP65。
l 臂架伸缩、变幅、回转以及平台行走均采用电控液压比例控制，能实现无级调速。
l 设备行走及回转时，会发出声光报警。
l 上下控制台均设有紧急停止按钮，当操作出现意外情况时，能够使操作者迅速熄灭断电，避免平台继续运动。
l 下控制台带有计时器，上控制台带有电量表。
l 上下控制台均有防护罩保护。
l 所有的动作均在工作台上用操作手柄控制，电机为无级变速，有效的延长了蓄电池和电机的使用寿命，电机仅消耗工作时的能量。采用多电机结构，行走、举升分别由不同的电机完成。臂架处于任何位置，作业平台均可安全行走，行走速度随举升高度的升高而降低。
l 机器配置的是智能充电系统，采用全自动充电器，能自动完成充电全过程，电池充满后会自动停止充电。
6液压系统
l 主要液压元件与控制元件为进口品牌产品，可靠度高。
l 液压泵具有自动压力补偿和负荷感应功能，保证油泵和发动机不致因过载而受损。
l 设有手动应急下降装置，当发动机或主油泵发生故障时，能使工作斗安全降至地面。
l 臂架伸缩、变幅、回转和平台行走能多工作同时进行。
l 在液压回路上安装安全阀，防止液压部件中压力异常升高。
l 工作斗调平采用静压调平系统，相对与传统的电液调平，静压调平系统运行更平稳，可靠性更高，更重要的是能避免电气故障引起的误动作。
